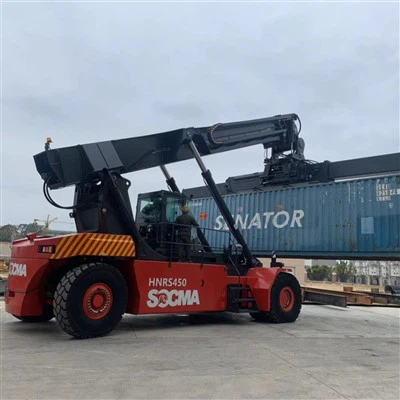

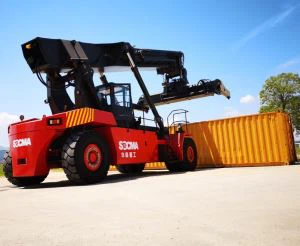

Κοντέινερ Reach Stacker 45 Ton

Μοντέλο

ΕΜΥ45

Μονάδα ισχύος

Ντίζελ

Τύπος λειτουργίας

Οδηγός καθισμένος

Χωρητικότητα φόρτωσης (L1, L2, L3)

Q (κλ)

45000/31000/16000

Κέντρο φόρτωσης, πρώτη σειρά (L1)

γ (χιλ.)

1800

Κέντρο φόρτωσης, δεύτερη σειρά (L2)

C (χιλ.)

3860

Κέντρο φόρτωσης, τρίτη σειρά (L3)

C (χιλ.)

6400

Από το κέντρο του άξονα προς το κέντρο διαστολής (L1-1/2 ύψος)

x (χιλ.)

2800/2600

Μεταξόνιο

Υ (χιλ.)

6400

ΔΙΑΣΤΑΣΕΙΣ

Γωνία ανύψωσης μπούμας, ανύψωση/κατέβασμα

/ (/ βαθμός)

61/0

Το ύψος της μπούμας χαμηλώθηκε

H1 (χιλ.)

4945

Ύψος ανύψωσης (L1, L2, L3)

h3 (χιλ.)

15900/14100/11350

Ύψος, εκτεταμένη μπούμα

H4 (χιλ.)

19000

Ύψος καμπίνας

H6 (χιλ.)

3900

Ύψος, θέση χειριστή

H7 (χιλ.)

2840

Ύψος ζεύξης ρυμούλκησης

H10 (χιλ.)

600

Το ύψος της ασφάλισης περιστροφής χαμηλώθηκε

H13 (χιλ.)

1495

Συνολικό μήκος με απλωτή

L1 (χιλ.)

11618

Συνολικό μήκος

L2 (χιλ.)

8410

Συνολικό πλάτος

B1/B2 (χιλ.)

4180/3400

Πλάτος διανομέα 20'/40'

Β3 (χιλ.)

6050/12150

Ελάχ. απόσταση από το έδαφος.

m1 (χιλ.)

345

Απόσταση από το έδαφος, κέντρο μεταξόνιου

m2 (χιλ.)

300

Δοχεία στοίβαξης 20'

Ast (χιλ.)

10225

Δοχεία στοίβαξης 40'

Ακτίνα στροφής

Ast (χιλ.)

13050

Ελάχ. απόσταση του σημείου περιστροφής

Wa (χιλ.)

8605

Ελάχ. απόσταση του σημείου περιστροφής

Β13 (χιλ.)

3400

Άνοιγμα τροχών, μπροστινοί τροχοί

Β10 (χιλ.)

3030

Άνοιγμα τροχού, πίσω τροχός

Β11 (χιλ.)

2786

ΒΑΡΟΣ

Βάρος (άφορτο/με φορτίο)

κιλό

71400/116400

Φορτίο στον κινητήριο άξονα (κενό/άφορτο)

κιλό

36400/101900

Φορτίο στον άξονα διεύθυνσης (άφορτο/άφορτο)

κιλό

35000/14500

ΕΚΤΕΛΕΣΗ

Ταχύτητα ταξιδιού (άφορτο/με φορτίο)

Km/h

25/21

Δυνατότητα διαβάθμισης (άφορτο/με φορτίο)

%

30/28.8

Ελκτική δύναμη (άφορτο/με φορτίο)

Κν

325

Ταχύτητα ανύψωσης (άφορτο/με φορτίο)

m/s

0.39/0.28

Μείωση ταχύτητας (άφορτο/με φορτίο)

m/s

0.39/0.39

ΚΑΜΠΙΝΑ

Κινητή κλειστή καμπίνα

Εξοπλισμένο με A/C, λειτουργίες ψύξης/θέρμανσης

Επίπεδο θορύβου στο κάθισμα του οδηγού

dBA

74

ΚΙΝΗΤΗΡΑΣ

Μάρκα

CUMMINS

Τύπος

QSM11

Αρ./μετατόπιση κυλίνδρου

6/10820 cm3

Ονομαστική ισχύς @ ονομαστική ταχύτητα

250kw @ 2100rpm

Μέγιστη. ροπή

1674 Nm@ 1500 rpm

Ονομαστικό ρεύμα του εναλλάκτη

150A

Μπαταρία

24V

ΜΕΤΑΔΟΣΗ

Μάρκα

ZF/5WG261 AUTO

Τύπος

Αυτόματη αλλαγή/ασφάλιση

Τύπος συμπλέκτη

Μετατροπέας ροπής

Εργαλείο αρ.

5F/3R

ΕΛΑΣΤΙΚΑ

Κίνηση τροχών

18.%7β%7β1%7δ%7δPR

Τιμόνια

18.00-25 40PR

Τύπος

Πνευματικός

Πίεση

10 μπαρ

Ποσότητα, εμπρός/πίσω

4/2

ΧΩΡΗΤΙΚΟΤΗΤΑ ΔΕΞΑΜΕΝΩΝ

Δεξαμενή υδραυλικού λαδιού

L

800

Δεξαμενή καυσίμων

L

500

ΚΙΝΔΥΝΟΣ ΑΞΟΝΑΣ

Μάρκα

Kessler/Γερμανία

Μοντέλο

D102PL341

ΑΞΟΝΑΣ ΤΙΜΟΝΙΟΥ

Μάρκα

Kessler/Γερμανία

Μοντέλο

L102

Πηδαλιούχηση

Κύλινδρος διπλής δράσης

ΣΥΣΤΗΜΑ ΠΕΔΗΣΗΣ

Φρένο λειτουργίας

Υδραυλικός υγρός δίσκος

Φρένο στάθμευσης

Ηλεκτρικό απελευθερωμένο δισκόφρενο, ενεργοποιημένο όταν απενεργοποιείται

ΥΔΡΑΥΛΙΚΟ ΣΥΣΤΗΜΑ

Αντλία με δύο έμβολα

Μέγιστη. πίεση: 310 bar

Σύστημα ανίχνευσης φορτίου

Υδραυλικό ψυγείο με ηλεκτροκινητήρα

Ξεχωριστή δεξαμενή λαδιού φρένων

ΚΕΡΑΙΑ

2x Κύλινδροι ανύψωσης διπλής δράσης

1x Κύλινδρος επέκτασης διπλής δράσης

ΔΙΑΔΙΔΩΝ

Χειρισμός κοντέινερ ISO 20'-40'

2x κύλινδρος απόσβεσης

2x κιβώτιο ταχυτήτων & σύστημα φρένων

Μάρκα

SP45

Περιστροφή μοιρών

-105 βαθμός /+195 βαθμός

Πλάγια μετατόπιση

-800/+800χιλ

ΑΣΦΑΛΕΙΑ ΦΟΡΤΗΓΩΝ

Σύστημα εμφάνισης σφαλμάτων

Σύστημα πάγκου για δοχεία

Σύστημα ζύγισης (χαμηλής ακρίβειας)

Ηλεκτρικό σύστημα κατά της υπερφόρτωσης

Πλήρες σύστημα ελέγχου can-bus

Κλείδωμα αλλαγής ταχυτήτων κατεύθυνσης

Το χειρόφρενο ενεργοποιείται όταν απενεργοποιείται

Διακόπτης καθίσματος

ΑΣΦΑΛΕΙΑ SPREADER

Κλείδωμα/ξεκλείδωμα μόνο μετά από σωστή προσγείωση

Ανύψωση/κατέβασμα μόνο όταν το 4 στρίβει στην ίδια θέση

Διακόπτης ορίου περιστροφής κατά της σύγκρουσης
