Πολυλειτουργικό γερανό γερανού

Crane Forklift, ολοκλήρωση του περονοφόρου και του γερανού
13,5 τόνους περονοφόρο ανυψωτικό
720kN.m γερανός

Αποστολή ερώτησής

Κατεβάσετε

Εισαγωγή προϊόντος

Πολυλειτουργικό γερανό γερανού

Χαρακτηριστικά

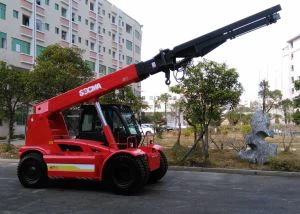

Ο γερανός περονοφόρων HNF135-720 είναι ένα ολοκληρωμένο νέο προϊόν που ξεκινά από την SOCMA

Η χωρητικότητα του γερανού είναι 13,5tons, η χωρητικότητα του γερανού είναι 72 ton * m, ο γερανός μπορεί να περιστρέφεται 360 °.

Αυτό το νέο προϊόν δεν είναι απλά περονοφόρο ανυψωτικό γερανός.

Αλλά μια τέλεια ενσωμάτωση του περονοφόρου και του γερανού.

Το πηρούνι που είναι εγκατεστημένο στον μπροστινό ιστό, ο γερανός εγκατεστημένος στο πίσω πλαίσιο.

Ο γερανός χρησιμοποιείται για να χειρίζεται και να ανυψώνει το φορτίο, μπορεί να τεντωθεί και να τραβηχτεί πίσω, επίσης διπλωμένο.

Είναι με ενσωματωμένο πλαίσιο, υπάρχουν πέντε άξονες γύρω από το μπροστινό και πίσω σασί, που εγγυώνται την ισορροπία του φορτηγού.

Δύο ανεξάρτητα υδραυλικά συστήματα Γερανογέφυρας, ενσωμάτωση του περονοφόρου και του γερανού, υποστηρίζουν τη διαφορετική συσκευή εργασίας, βαλβίδα μετατόπισης, τον συνδυασμό και τη διανομή.

Τα άγκιστρα είναι εύκολο να τεντωθούν ή να επιστραφούν πίσω, τα οποία μπορούν να ικανοποιήσουν τις διαφορετικές συνθήκες λειτουργίας του γερανού ή του γερανού.

Πολυλειτουργικό Γερανογέφυρα, η ενσωμάτωση του περονοφόρου και του γερανού είναι με χειριστήριο ελέγχου, ένα μόνο αυτοκόλλητο χαράς μπορεί να ελέγξει την ομάδα 3 περονοφόρου οχήματος δράση, η οποία μειώνει τον σωλήνα υδραυλικού ελέγχου, αυξάνουν το χώρο της καμπίνας.

Το τηλεχειριστήριο και η μονάδα ασύρματου δέκτη ελέγχουν τις ενέργειες του γερανού, περιλαμβανομένης της περιστροφής, της αναδίπλωσης, της ανύψωσης, του τεντώματος και της επαναφοράς.

Ο χειριστής μπορεί να εργάζεται σε οποιοδήποτε σημείο του γερανού, είναι ασφαλές και αξιόπιστο

Η περιστροφή του γερανού ελέγχεται από διπλό περιστροφικό κινητήρα, που καθιστά την περιστροφή του βραχίονα πιο ομαλή και βελτιώνει την πέδηση του περιστρεφόμενου κινητήρα.

Το σύστημα καλοριφέρ είναι τοποθετημένο στη δεξιά πλευρά,

ο υδραυλικός κινητήρας ελέγχει τον υδραυλικό ανεμιστήρα και το ψυκτικό υδραυλικό λάδι, που εγγυάται τη θερμική ισορροπία του μεταφορέα διαδρόμου.

Η καμπίνα είναι τοποθετημένη στην αριστερή πλευρά, το υψηλότερο σημείο του διπλωμένου γερανού είναι χαμηλότερο από το σκελετό του περονοφόρου ανυψωτικού μηχανισμού, γεγονός που μειώνει το συνολικό ύψος του οχήματος.

HNFC135-720 Τεχνικές προδιαγραφές πολλαπλών λειτουργικών γερανογερανών

POS		ΣΗΜΕΙΟ ΠΕΡΙΓΡΑΦΗ του γερανού πολυλειτουργικού γερανού	ΜΟΝΑΔΑ	HNFC135-720 Πολυλειτουργικό γερανό γερανού
Χαρακτηριστικά	1.1	Χωρητικότητα	Q (t)	13.5
	1.2	Κέντρο φόρτωσης	c (mm)	600
	1.4	Βάση τροχών	y (mm)	3250
Βάρος	2.1	Βάρος φορτηγού	κιλό	21950
Σασί	3.1	Χαρακτηριστικά ελαστικών: Μπροστά		10.00x20 / 18PR
	3.2	Χαρακτηριστικά ελαστικών: Πίσω		10.00x20 / 18PR
	3.3	Ελαστικά Ποσότητα, εμπρός / πίσω (τροχοί κίνησης X)		4 × / 2
	3.4	Τροχός πέλματος: Μπροστά	b10 (mm)	1677
	3.5	Πέλμα τροχού: Πίσω	b11 (mm)	2013
Διάσταση	4.1	Γωνία κλίσης ανύψωσης / μεταφοράς (εμπρός / πίσω)	°	6 ° / 12 °
	4.2	Ύψος ανύψωσης ιστού (μείωσης πιρουνιών)	mm	3188
	4.3	Μέγιστη. ύψος ανύψωσης	h3 (mm)	3000
	4.4	Συνολικό ύψος (ανυψωμένο πιρούνι)	h4 (mm)	4600
	4.5	Συνολικό μήκος (με πηρούνες 2000 mm)	l1 (mm)	7600
	4.6	Τοποθετήστε την εμπρός κάθετη επιφάνεια στο πίσω άκρο του οχήματος	l2 (mm)	5600
	4.7	Συνολικό πλάτος	b1 / b2 (mm)	2250
	4.8	Διάσταση πεδών	s / e / l (mm)	90x180x2000
	4.9	Πλάτος του φορείου του πηρουνιού	b3 (mm)	2200
	4.10	Μικρή απόσταση από το ιστό (με φορτίο)	m1 (mm)	225
	4.11	Ελάχιστη απόσταση από το έδαφος (με φορτίο)	m2 (mm)	320
	4.12	Ελάχιστη ακτίνα περιστροφής	Wa (mm)
Εκτέλεση	5.1	Ταχύτητα οδήγησης (με φορτίο / χωρίς φορτίο)	km / h	23/26
	5.2	Μέγιστη ταχύτητα ανάληψης (με φορτίο / χωρίς φορτίο)	Κυρία	310/340
	5.3	Βαθμός (με φορτίο / χωρίς φορτίο)	%	20/22
	5.4	Φρένο οδήγησης		Σφίξτε το δισκόφρενο
Κινητήρας	7.1	Μάρκα / μοντέλο κινητήρα		YC6J150-Τ301
	7.2	Εξουσία	KW	110
	7.3	Περιστροφή ταχύτητας	σ.α.λ.	2200
	7.4	Κύλινδρος αέρα	cm ³	6
Αλλα	8.1	Μέθοδος ελέγχου της οδήγησης		Μετατροπέας ροπής
Φλόκος	9.1	Βάρος	Κιλό	7800
	9.2	Ελεγχος		Τηλεχειριστήριο
	9.3	Έλεγχος εκτοξευτήρων		Χειροκίνητη ρύθμιση βαλβίδας προσγείωσης
	9.4	Κύριο μήκος διαμήκους ανάρτησης	mm	4319
	9.5	Απόσταση μεταξύ του εκτεινόμενου οπίσθιου ολισθητήρα στο κέντρο της πλατφόρμας	mm	1582
	9.6	Απόσταση μεταξύ του κέντρου του πρόσθετου εκτεταμένου ανυψωτήρα σε δύο πλευρές	mm	2270
	9.7	Μέγιστη. ύψος ανύψωσης	mm	16,5 μ
	9.8	Πρόσθετη επέκταση ποδιού / ταχύτητα απόσυρσης (ταχύτητα ρελαντί)	μικρό	2 / 1,37
	9.9	Κύρια επέκταση ποδιού / ταχύτητα απόσυρσης (ταχύτητα ρελαντί)	μικρό	3.8 / 2.7
	9.10	Πίσω επέκταση ποδιού / ταχύτητα απόσυρσης (ταχύτητα ρελαντί)	μικρό	2.6 / 2.2
	9.11	Πρόσθετη υποστήριξη ποδιού / ταχύτητα απόσυρσης (ταχύτητα ρελαντί)	μικρό	3.2 / 3.3
	9.12	Κύρια στήριξη ποδιού / ταχύτητα ανάσυρσης (ταχύτητα ρελαντί)	μικρό	4.2 / 4.3
	9.13	Πίσω στήριξη ποδιού / ταχύτητα ανάσυρσης (ταχύτητα ρελαντί)	μικρό	3.4 / 3.6
	9.14	Ανύψωση / κατέβασμα γάντζου (χαμηλή ταχύτητα)	μικρό	145/98
	9.15	Ανύψωση / κατέβασμα γάντζων (υψηλή ταχύτητα)	μικρό	53/36
	9.16	Ανύψωση / κατέβασμα μπούμας (χαμηλή ταχύτητα)	μικρό	74/53
	9.17	Ανύψωση / κατέβασμα μπούμας (υψηλή ταχύτητα)	μικρό	34/23
	9.18	Στρίψτε αριστερά / στρίψτε δεξιά (χαμηλή ταχύτητα)	μικρό	126/126
	9.19	Στρίψτε αριστερά / στρίψτε δεξιά (υψηλή ταχύτητα)	μικρό	51/55
	9.20	Επέκταση / απόσυρση βραχίονα (χαμηλή ταχύτητα)	μικρό	177/93
	9.21	Επέκταση / απόσυρση βραχίονα (υψηλή ταχύτητα)	μικρό	56/33
